安徽天康隔膜耐振壓力表選型號報價格及產品詳細內容由隔膜耐振壓力表廠家安徽天康集團股份整理，隔膜耐振壓力表屬于天康壓力表分類產品，如果您還有其他關于隔膜耐振壓力表型號選擇報價格等問題，歡迎垂詢我司隔膜耐振壓力表生產廠家。

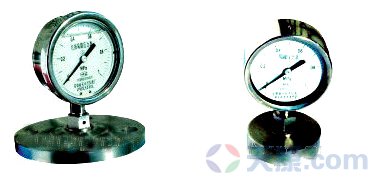

1、天康去隔膜耐振壓力表概述

隔膜式壓力表由兩部分組成:隔膜隔離裝置和匹配壓力表 廣泛應用于石油、化工、制藥、食品、造紙等行業，測量腐蝕性強、粘度高、易結晶、含有固體顆粒的液體介質壓力 耐振隔膜式壓力表由于其耐用壓力表，有效消除了介質脈動和環境振動的影響，使儀器指示穩定可靠，同時提高了儀器的使用壽命。

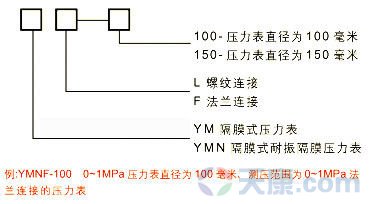

2、天康隔膜耐振壓力表規格示意

3、天康隔膜耐振壓力表技術參數

產品型號



YML-100
YML-150



YNML-100
YNML-150



YMF-100
YMF-150



YNMF-100
YNMF-150



公稱直徑



螺紋連接
M20×1.5



發蘭連接
(按GB9113-88)



測量范圍(Mpa)



0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6;
0～1; 0～1.6; 0～2.5; 0～4; 0～6;



使用環境條件



溫度-40～70.C; 相對濕度≤85%



耐振等級



V.H.3



V.H.4



V.H.3



V.H.4



隔離表頭



公稱直徑



Φ100; Φ150



類 別



一 般



耐 振



一 般



耐 振



精度等級



1.5; 2.5



隔離裝置



法蘭材料



1Cr18Ni9Ti



膜片材料



不銹鋼、哈氏合金、等



填充工作液



甲基硅油、甘油等



4、隔膜耐振壓力表外形尺寸

型 號



D



H



h



0～0.16Mpa



0.25～6Mpa



D'



d



k



n-d



D'



d



k



n-d



YML-100
YNML-150



Φ100



138



24



Φ92



 



 



 



Φ92



 



 



 



YML-100
YNML-150



Φ150



162



24



Φ92



 



 



 



Φ92



 



 



 



YMF-100
YNMF-150



Φ100



117



20



Φ140



Φ76



Φ100



4-Φ18



Φ140



Φ76



Φ100



4-Φ18



YMF-100
YNMF-150



Φ150



141



20



Φ140



Φ76



Φ100



4-Φ18



Φ140



Φ76



Φ100



4-Φ18
